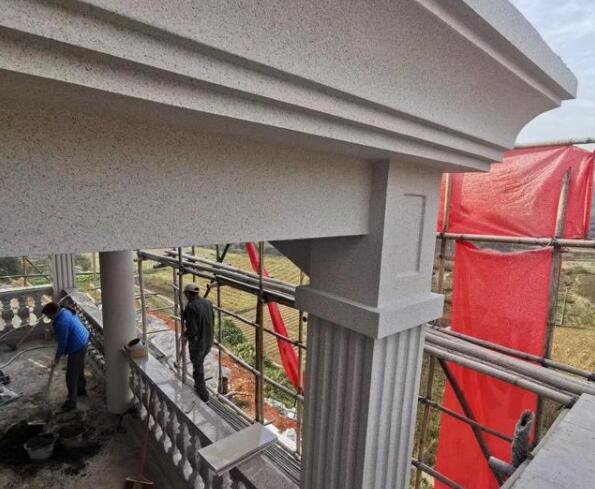

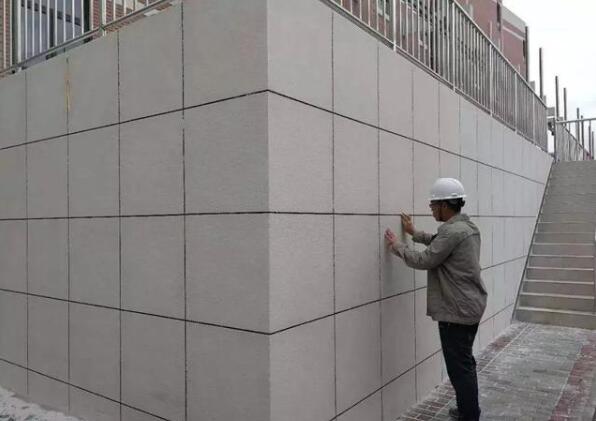

統(tǒng)籌福州仿石漆在墻體施工現(xiàn)象及主要原因

    遇水發(fā)白抗水性差

    ●現(xiàn)象及主要原因：

    一些真石漆經(jīng)過(guò)雨水沖刷和浸泡后會(huì)明顯發(fā)白，天氣晴朗后又恢復(fù)原來(lái)的狀態(tài)，這是福州仿石漆抗水性差的直接表現(xiàn)。

    原因一：乳液品質(zhì)較低

    低檔或低價(jià)位乳液為了增加乳液的穩(wěn)定性，往往會(huì)加入過(guò)量的表面活性劑，這些表面活性劑會(huì)大大降低乳液本身的耐水性。

    原因二：乳液用量過(guò)低

    高品質(zhì)的乳液價(jià)格較高，廠家為了節(jié)約成本，只添加少量的比例乳液，從而使得真石漆干燥后漆膜疏松、不夠致密，漆膜吸水率比較大，黏結(jié)強(qiáng)度也相應(yīng)降低，一旦遇到長(zhǎng)時(shí)間的陰雨天氣，雨水就會(huì)滲透到漆膜里，導(dǎo)致真石漆發(fā)白。

    原因三：增稠劑過(guò)量

    廠家在制造福州仿石漆時(shí)，往往會(huì)加入大量的羧甲基纖維素、羥乙基纖維素等作為增稠劑，這些物質(zhì)都屬于水溶性或親水性，涂料成膜后留在涂層中，大大降低涂層的耐水性能。

    ●解決方法：

    1、選擇優(yōu)質(zhì)乳液，要求廠家選用耐水性非常優(yōu)良的高分子丙烯酸聚合物作為成膜物質(zhì)，從源頭上提高福州仿石漆的耐水性。

    2、增加乳液比例

    要求廠家增加乳液的比例含量，對(duì)天然真石漆乳液的添加量做大量的對(duì)比試驗(yàn)，確保外墻真石漆施工后得到一個(gè)致密完整的漆膜，阻擋雨水的侵襲。

    3、調(diào)整親水物質(zhì)配比

    為保證產(chǎn)品的穩(wěn)定性和施工性，添加纖維素等親水物質(zhì)是必需的，關(guān)鍵是找到一個(gè)精確的平衡點(diǎn)，這就需要要求廠家通過(guò)大量反復(fù)的試驗(yàn)，研究纖維素等親水性物質(zhì)的合理配比。既保證產(chǎn)品的效果，又能將對(duì)耐水性的影響降到最低。

    噴涂飛濺浪費(fèi)嚴(yán)重

    ●現(xiàn)象及主要原因：

    有些在進(jìn)行噴涂時(shí)會(huì)掉砂，甚至?xí)奶庯w濺，嚴(yán)重時(shí)可浪費(fèi)1/3左右。

    原因一：碎石級(jí)配不當(dāng)

    福州仿石漆中天然碎石顆粒不能采用均勻大小的顆粒，必需采用大小不同的顆粒混合搭配，如果采用均勻顆粒或顆粒搭配不合理，均會(huì)造成噴涂飛濺。

    原因二：施工操作不當(dāng)

    可能是噴槍口徑太大、噴槍壓力選擇不當(dāng)?shù)纫蛩匾矔?huì)造成飛濺。

    原因三：涂料稠度不當(dāng)

    涂料稠度調(diào)制不當(dāng)也會(huì)造成噴涂時(shí)掉砂和飛濺，嚴(yán)重浪費(fèi)材料。

    ●解決方法：

    1、調(diào)整碎石級(jí)配

    通過(guò)施工現(xiàn)場(chǎng)觀察發(fā)現(xiàn)，過(guò)多使用粒徑小的天然碎石會(huì)使漆膜表面質(zhì)感偏低；過(guò)度使用粒徑大的碎石，則容易造成飛濺和掉砂，只有按一定級(jí)數(shù)配比，才能達(dá)到均勻統(tǒng)一。

    2、調(diào)整施工操作

    如果是噴槍原因，則需要調(diào)整噴槍口徑和壓力。

    3、調(diào)整涂料稠度

    如果是涂料稠度造成原因，則需要調(diào)整稠度。

    福州仿石漆發(fā)花

    ●現(xiàn)象及主要原因：

    原因一：基層酸堿度的影響，酸堿度大于9，就會(huì)導(dǎo)致發(fā)花現(xiàn)象。

    原因二：施工過(guò)程中薄厚不均勻容易出現(xiàn)發(fā)花，此外福州仿石漆噴涂用量過(guò)少、漆膜太薄也會(huì)造成發(fā)花現(xiàn)象。

    原因三：真石漆生產(chǎn)過(guò)程中，纖維素比例過(guò)高，是發(fā)花的直接原因。

    ●解決方法：

    1、嚴(yán)格控制基層酸堿度，使用抗堿封閉底漆做封底處理，防止堿性物質(zhì)析出。

    2、嚴(yán)格執(zhí)行正常施工用量，不偷工減料，正常的真石漆理論涂布量為3.0--4.5kg/平米左右3、按合理比例控制作為增稠劑的纖維素含量。

    真石漆黃變

    真石漆黃變簡(jiǎn)單來(lái)講就是顏色發(fā)黃，影響美觀。

    ●現(xiàn)象及主要原因：

    生產(chǎn)商采用了較差的丙烯酸乳液作為粘結(jié)劑，乳液經(jīng)過(guò)太陽(yáng)紫外線照射會(huì)發(fā)生分解，析出有色物質(zhì)，最終造成黃變現(xiàn)象。

    ●解決方法：

    要求廠家選用優(yōu)質(zhì)乳液作為粘結(jié)劑，提高產(chǎn)品品質(zhì)。

    漆膜過(guò)軟

    ●現(xiàn)象及主要原因：

    合格的外墻真石漆漆膜會(huì)很硬，用指甲無(wú)法扣動(dòng)。漆膜太軟主要是由于乳液選擇不當(dāng)或含量較低，造成漆膜成膜時(shí)的涂層不夠緊密。

    ●解決方法：

    生產(chǎn)天然真石漆時(shí)，要求廠家不能選用與制造乳膠漆相同的乳液，應(yīng)選擇粘結(jié)力較高、成膜溫度更低的復(fù)合溶液。

    色差

    ●現(xiàn)象及主要原因：

    同一墻面沒(méi)有使用同一批號(hào)的涂料，兩批涂料存在色差。真石漆涂層色彩完全由砂石顏色決定，出于地質(zhì)構(gòu)造的緣故，每批彩砂難免有色差，所以在進(jìn)材料時(shí)，最好要選用同一批石礦加工的彩砂，進(jìn)貨一次要進(jìn)全，以減少色差。涂料儲(chǔ)存時(shí)分層或表層出現(xiàn)浮色，噴涂前沒(méi)有充分?jǐn)嚢杈鶆颉?/p>

    ●解決方法：

    同一墻面盡量使用同一批號(hào)的涂料；涂料儲(chǔ)存時(shí)分批放置；噴涂前應(yīng)充分?jǐn)嚢杈鶆蚝笤偈褂茫辉谶M(jìn)材料時(shí)，最好要選用同一批石礦加工的彩砂，進(jìn)貨一次要進(jìn)全。

    涂層不均勻、接茬明顯、二次修補(bǔ)接茬明顯

    ●現(xiàn)象及主要原因：

    沒(méi)有使用同一批號(hào)的涂料；涂料儲(chǔ)存時(shí)分層或表層出現(xiàn)浮水，噴涂前又沒(méi)有充分?jǐn)嚢杈鶆颍苛险扯炔煌粐娡繒r(shí)空氣壓力不穩(wěn)；噴涂時(shí)噴槍噴嘴的口徑因磨損或安裝錯(cuò)誤而發(fā)生變化；配合比掌握不準(zhǔn)，摻加料不均勻；涂層厚度不一致；施工洞口等封堵不及時(shí)或后補(bǔ)造成接茬明顯；面層施工沒(méi)將茬子甩在分格處或不明顯處，而是無(wú)計(jì)劃亂甩槎形成面層涂層接茬明顯可見(jiàn)。

    ●解決方法：

    應(yīng)安排專人或廠家對(duì)配合比、稠度等相關(guān)因素進(jìn)行控制；施工洞口或腳手架的搭設(shè)口等應(yīng)提前封堵修補(bǔ)完成；盡量使用同一批號(hào)的涂料；涂料儲(chǔ)存時(shí)分批放置，噴涂前應(yīng)充分?jǐn)嚢杈鶆蚝笤偈褂茫粐娡繒r(shí)及時(shí)檢查噴槍噴嘴，調(diào)整噴嘴壓力；施工中間甩槎，必須把茬子甩到分格縫或管后不明顯的地方，嚴(yán)禁在塊中甩槎；二次接茬施工時(shí)注意涂層厚度，避免涂層重疊，形成深淺不一。

    涂層起泡、起鼓、開裂

    ●現(xiàn)象及主要原因：

    涂料施工時(shí)基層的含水率過(guò)大；水泥砂漿、混凝土基層因齡期不夠，或因養(yǎng)護(hù)溫度過(guò)低而強(qiáng)度不夠，混合砂漿基層設(shè)計(jì)強(qiáng)度偏低，或者施工時(shí)配合比不正確；沒(méi)有使用封閉底涂料；主涂面還沒(méi)有完全干燥即涂裝罩面涂料；基層開裂，底層抹灰沒(méi)按要求分格，或分割塊太大；水泥砂漿面積過(guò)大，干縮不一，會(huì)形成空鼓及裂縫，底層的空鼓以至將面層拉裂；水泥砂漿沒(méi)有進(jìn)行分層抹灰保證基層的抹灰質(zhì)量；一次噴涂量太大，涂層太厚，又稀釋不當(dāng)；涂料本身性能存在缺陷等都易引起涂層開裂；天氣溫差大，致使內(nèi)外層干燥速度不同，表干里不干形成裂縫。

    ●解決方法：

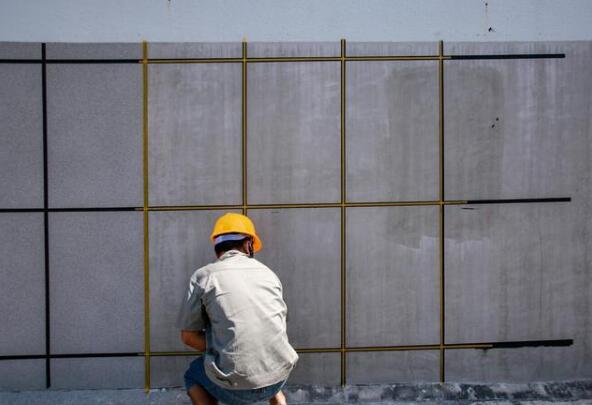

    打底灰應(yīng)按要求進(jìn)行分格；在基層的抹灰過(guò)程中應(yīng)嚴(yán)格砂漿的配合比和進(jìn)行分層抹灰；按施工程序和規(guī)范施工；嚴(yán)格把關(guān)原材料質(zhì)量；改用小嘴噴槍，薄噴多層，盡量控制每層的干燥速度，噴涂距離以略遠(yuǎn)為好。

    涂層脫落、損傷

    ●現(xiàn)象及主要原因：

    涂料施工時(shí)基層的含水率過(guò)大；受過(guò)外力機(jī)械沖撞；施工氣溫太低而造成涂料成膜不好；揭去膠帶時(shí)間不適或方法不當(dāng)造成涂料損傷；外墻底部未做水泥腳線；未使用配套封底涂料。

    ●解決方法：

    按施工程序和規(guī)范施工；施工過(guò)程中注意成品保護(hù)；施工時(shí)的交叉污染嚴(yán)重、變色

    ●現(xiàn)象及主要原因：

    涂層顏料褪色，經(jīng)風(fēng)吹、雨淋、日曬顏色變化；施工時(shí)各專業(yè)之間的施工順序不當(dāng)造成交叉污染。

    ●解決方法：

    要求選用抗紫外線、抗老化、抗日光照射的顏料的涂料，施工時(shí)嚴(yán)格控制加水，中途更不能隨意加水以保證顏色一致；為了防止面層的污染在涂層完工24h后及時(shí)刷一道罩面漆。刷罩面漆時(shí)注意防止流淌或過(guò)厚形成花感。施工過(guò)程中應(yīng)按照施工程序組織施工避免施工時(shí)專業(yè)的交叉污染或破壞。

    陰陽(yáng)角裂縫

    ●現(xiàn)象及主要原因：

    有時(shí)在陰陽(yáng)角處出現(xiàn)裂縫，陰陽(yáng)角是兩個(gè)面交叉，在干燥過(guò)程中會(huì)有兩個(gè)不同方向的張力同時(shí)作用于陰陽(yáng)角處的漆膜，易裂縫。

    ●解決方法：

    發(fā)現(xiàn)裂縫的陰陽(yáng)角，用噴槍再一次薄薄的覆噴，隔半小時(shí)再噴一次，直至蓋住裂縫；新噴涂的陰陽(yáng)角，則在噴涂時(shí)注意不能一次噴厚，采取薄噴多層法，噴槍距離要遠(yuǎn)，運(yùn)動(dòng)速度要快，且不能垂直陰陽(yáng)角噴，只能采取散射，即噴涂?jī)蓚€(gè)面，讓霧花的邊緣掃入陰陽(yáng)角。

    天然真石漆分類一般由兩種，一是按飾面效果分（單彩仿石漆和多彩仿石漆）；二按乳液分：苯丙類、純丙類、硅丙類真石漆。福州仿石漆不是單一的產(chǎn)品，而是一個(gè)完整的產(chǎn)品系統(tǒng)，配套產(chǎn)品包括膩?zhàn)印⒌灼帷⒚嫫帷⒅鞑摹?/p>

    以上內(nèi)容來(lái)源于日映紅小編行業(yè)整理，想了解跟多仿石漆相關(guān)信息可撥打：400-8383-505品質(zhì)仿石漆首選日映紅！
