在做外墻水包砂仿石漆工程的時候，即使仿石漆質(zhì)量再好，如果在施工過程中出現(xiàn)了問題，也達(dá)不到真正的效果，比如說做仿石漆項目時，施工中出現(xiàn)“泛堿”的現(xiàn)象，就需要我們從根源上去分析，為什么出現(xiàn)這種現(xiàn)象，然后才能去解決它。

    一、“泛堿”的定義

    “泛堿”也叫起霜，指基材里的堿性物質(zhì)隨水分遷移至涂膜中和涂膜外表，涂膜出現(xiàn)顏色不規(guī)則的不均勻、掉粉、褪色乃至開裂等的表象。

    二、“泛堿”的現(xiàn)象

    整個外墻仿石漆涂膜面通常會出現(xiàn)類似地圖狀的裂紋，在裂紋邊際會出現(xiàn)明顯的顏色改變，每一塊裂紋所圍成的區(qū)域中自邊緣至中心也會出現(xiàn)顏色明顯的改變，這是典型的大面積的泛堿。

    泛堿通常出現(xiàn)在窗臺下，因為窗臺結(jié)合部位結(jié)合不好，漏水后形成泛堿，這時的泛堿就出現(xiàn)在窗臺下的部位，嚴(yán)重者堿會大量泛出使漆面出現(xiàn)白色的線條，乃至流到下一層的窗戶上。

    有時泛堿也會出現(xiàn)在地角線一帶，因為直接與地面相接，能吸收地面的濕氣而造成泛堿，但通常出現(xiàn)的時間較長。有時也會因為供水排水系統(tǒng)的漏水而形成外墻真石漆表面泛堿。

    三、“泛堿”出現(xiàn)的原因

    1、外墻水包砂仿石漆出現(xiàn)泛堿的本源：

    （1）基材含堿率過高（PH值＞10）

    建筑墻體一般是使用水泥的混合物（混凝土、砂漿、水泥光油、水泥類膩子等），水泥的主要成分是CaO（62-67%），同時還含有NaO、MgO、K2O等堿性成分,這些堿性成分能溶解在水中,隨水的流動而滲至漆膜表面與空氣中的CO2反應(yīng)成鹽CaO+H2O—Ca(OH)2+CO2—CaCO3+H2O

    （2）含水率過高(>10%)

    水是堿的運輸工具,溶解堿性成分并將其帶至表面導(dǎo)致泛堿。

    四、如何防止外墻水包砂仿石漆泛堿呢？

    1、降低含堿率(PH<10)

    堿含量過高是泛堿的根源，只有降低堿含量才會徹底解決泛堿問題。

    降低堿含量的途徑是：足夠的養(yǎng)護(hù)時間（一個月以上）和足夠的水（兩次降水以上），最終PH值低于10（包含水泥膩子）。

    2、降低含水率（10%以下）

    水是泛堿的動力，解決含水率也可以解決泛堿問題，目前外墻涂裝最常用的方法。

    （1）涂裝前含水率的控制（低于10%），保證足夠的干燥時間即可。

    （2）保證沒有漏水的可能（門窗、供水、排水、屋頂、裂紋等）

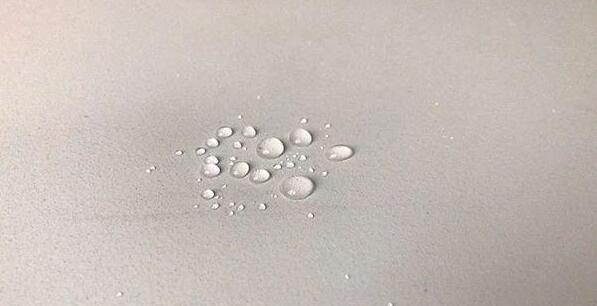

    （3）降低涂層的吸水：使用乳液含量高的水包砂仿石漆；保證有足夠的涂層厚度；使用油性底漆。

    五、為什么運用建筑外墻抗堿底漆后還會有泛堿?

    當(dāng)使用建筑外墻抗堿底漆和較低檔次的面漆時，面漆因為粉料含量較高，很容易吸水，實際上只有底漆在起防水的作用，勢單力薄，難以有效的防水。

    抗堿底漆通常具有較好的耐堿性（不簡單被堿降解），但并不能隔絕溶解在水中的堿透過，因此當(dāng)有足夠的水時，即便使用抗堿底漆也會泛堿。

    六、外墻水包砂仿石漆泛堿后的處理

    泛堿后的處理是十分困難的工作，再保養(yǎng)也無濟(jì)所以，只能將泛堿的漆面清洗干凈，并讓漆膜重新干透后再做底漆和面漆。即便這樣也不一定100%有把握，因此涂裝前的預(yù)防是十分重要的。

    以上內(nèi)容來源于日映紅小編行業(yè)整理，想了解跟多仿石漆相關(guān)信息可撥打：400-8383-505品質(zhì)仿石漆首選日映紅！
